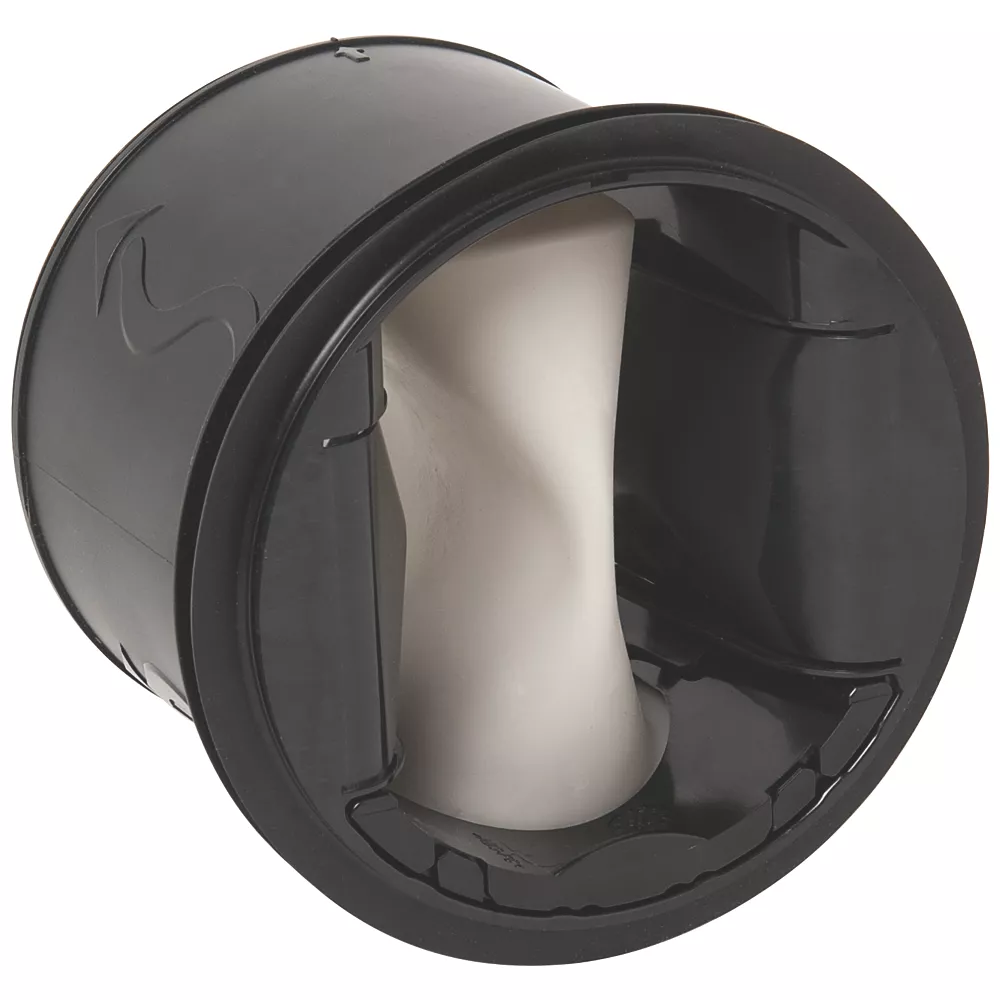

Module De Régulation MR Mono (débit Fixe) Aldes

Corps en matière plastique (classement en réaction au feu M1) abritant la membrane régulatrice en silicone dans un passage calibré.
Maintien et étanchéité par joint extérieur périphérique double lèvre en élastomère.
Tolérance de débit sur sa plage de pression de fonctionnement :
– Q moyen = Q nominal +/- 5 m3/h pour MR = 50 m3/h,
– Q moyen = Q nominal +/- 10 % pour MR > 50 m3/h.
Température de fonctionnement : -10°C / +60°C.
Certification : UL.

Mise en œuvre
S’insère directement dans un conduit circulaire ou un piquage d’accessoire standard.
Distance de stabilisation du débit d’air :
– en extraction : 1 Ø entre le terminal et le MR placé en aval,
– en soufflage : 3 Ø entre le MR placé en amont et le terminal.
Mise en oeuvre horizontale ou verticale, pas d’orientation spécifique de la membrane.
Indications sur le produit : sens du flux d’air, diamètre nominal, code article, traçabilité, débit nominal.

Domaine d’application
Régulation de débit à une valeur prédéterminée quels que soient les changements de pression.
– Pour réseaux circulaires.
– Installation de ventilation, climatisation et traitement d’air.
– Extraction et insufflation.
– Pression de fonctionnement :
– gamme standard : sur une plage comprise entre 50 et 250 Pa.
– gamme haute pression : sur une plage comprise entre 150 et 650 Pa.
